Segmentación Automática de Estructuras Cardíacas mediante Redes U-Net 3D

📋 Resumen Ejecutivo

Objetivo: Desarrollar y evaluar un sistema de segmentación automática de estructuras cardíacas utilizando redes neuronales U-Net 3D, aplicado a imágenes de resonancia magnética cardíaca.

7 Estructuras Cardíacas Analizadas

0.057 Dice Score Promedio (Paciente Test)

0.033 IoU Promedio (Paciente Test)

+1047% Diferencia Volumétrica Promedio

🎯 Contribuciones Principales

🧠 Arquitectura U-Net 3D

Implementación de red neuronal convolucional 3D especializada en segmentación volumétrica de estructuras cardíacas con arquitectura encoder-decoder.

📊 Sistema de Evaluación Integral

Desarrollo de métricas cuantitativas (Dice, IoU, sensibilidad, especificidad) y visualizaciones 2D/3D para análisis cualitativo.

🔧 Compatibilidad Automática

Solución de redimensionamiento inteligente para manejar diferencias dimensionales entre datos de entrenamiento y test.

🌐 Visualización Interactiva

Herramientas de visualización 3D interactivas para análisis cualitativo y presentación de resultados.

🔬 Metodología

🏗️ Arquitectura del Sistema

📥 Adquisición de Datos

Imágenes de RM cardíaca en formato VTK con máscaras de segmentación manual

🧠 Entrenamiento U-Net

Red neuronal 3D con arquitectura encoder-decoder y unidades residuales

🔮 Predicción

Generación automática de máscaras de segmentación para datos de test

📊 Evaluación

Análisis cuantitativo y cualitativo del rendimiento del modelo

🛠️ Stack Tecnológico

PyTorch 2.2.2 MONAI 1.4.0 TorchIO 0.20.2 VTK 9.3.0 NumPy 1.23.5 Matplotlib Plotly Scikit-learn Google Colab

🧮 Configuración del Modelo U-Net 3D

                    model = UNet(
                    spatial_dims=3, # Procesamiento 3D
                    in_channels=1, # Imagen en escala de grises
                    out_channels=1, # Máscara binaria de salida
                    channels=(16, 32, 64, 128), # Canales por nivel
                    strides=(2, 2, 2), # Downsampling
                    num_res_units=2 # Unidades residuales
                    )


📏 Estructuras Cardíacas Analizadas

🫀 LV (Left Ventricle)

Ventrículo izquierdo completo - Cámara principal de bombeo del corazón

🔴 LV_Epi (LV Epicardium)

Epicardio del ventrículo izquierdo - Superficie externa

🔵 LV_Endo (LV Endocardium)

Endocardio del ventrículo izquierdo - Superficie interna

🟡 RV_Epi (RV Epicardium)

Epicardio del ventrículo derecho - Superficie externa

🟢 RV_Endo (RV Endocardium)

Endocardio del ventrículo derecho - Superficie interna

🟠 Core Surface

Superficie del núcleo - Región central del miocardio

🟣 Border Zone Surface

Zona de borde - Región de transición del miocardio

📈 Resultados Cuantitativos

📊 Métricas de Rendimiento por Estructura (Datos Reales del Paciente Test)

Estructura	Dice Score	IoU	Vol. Ground Truth	Vol. Predicción	Diff. Volumen (%)	Rendimiento
RV_Epi	0.287	0.167	90,699	243,164	+168.1%	Mejorable
LV_Endo	0.066	0.034	28,545	689,614	+2315.9%	Insuficiente
LV_Epi	0.027	0.014	49,815	578,773	+1061.8%	Insuficiente
RV_Endo	0.018	0.009	24,911	427,346	+1615.5%	Insuficiente
LV	0.018	0.009	25,040	551,724	+2103.4%	Insuficiente
Core_Surface	0.000	0.000	2,413	0	-100.0%	Insuficiente
Border_Zone_Surface	0.000	0.000	6,405	0	-100.0%	Insuficiente

⚠️ Análisis Crítico de Resultados:

Los resultados obtenidos muestran un rendimiento significativamente inferior al esperado, lo cual es un hallazgo importante para el TFM:

Problema principal: Incompatibilidad dimensional entre datos de entrenamiento y test que afecta la calidad de predicción
Sobrepredicción: El modelo genera volúmenes excesivamente grandes (hasta 23x el tamaño real)
Estructuras no detectadas: Core_Surface y Border_Zone_Surface no son identificadas
Mejor rendimiento relativo: RV_Epi con Dice Score de 0.287, aunque aún insuficiente

                    🎯 Hallazgos Principales (Análisis Crítico):
                    Rendimiento insuficiente: Dice Scores muy bajos (0.000-0.287) indican
                            problemas fundamentales en la segmentación
Sobrepredicción sistemática: El modelo genera volúmenes 10-23 veces mayores
                            que el ground truth
Mejor estructura relativa: RV_Epi alcanza Dice Score de 0.287, el más alto
                            pero aún insuficiente
Fallo completo: Core_Surface y Border_Zone_Surface no son detectadas (Dice
                            Score = 0.000)
Incompatibilidad dimensional: El redimensionamiento no preserva
                            adecuadamente las características anatómicas



🖼️ Análisis Visual

📊 Gráficos de Rendimiento

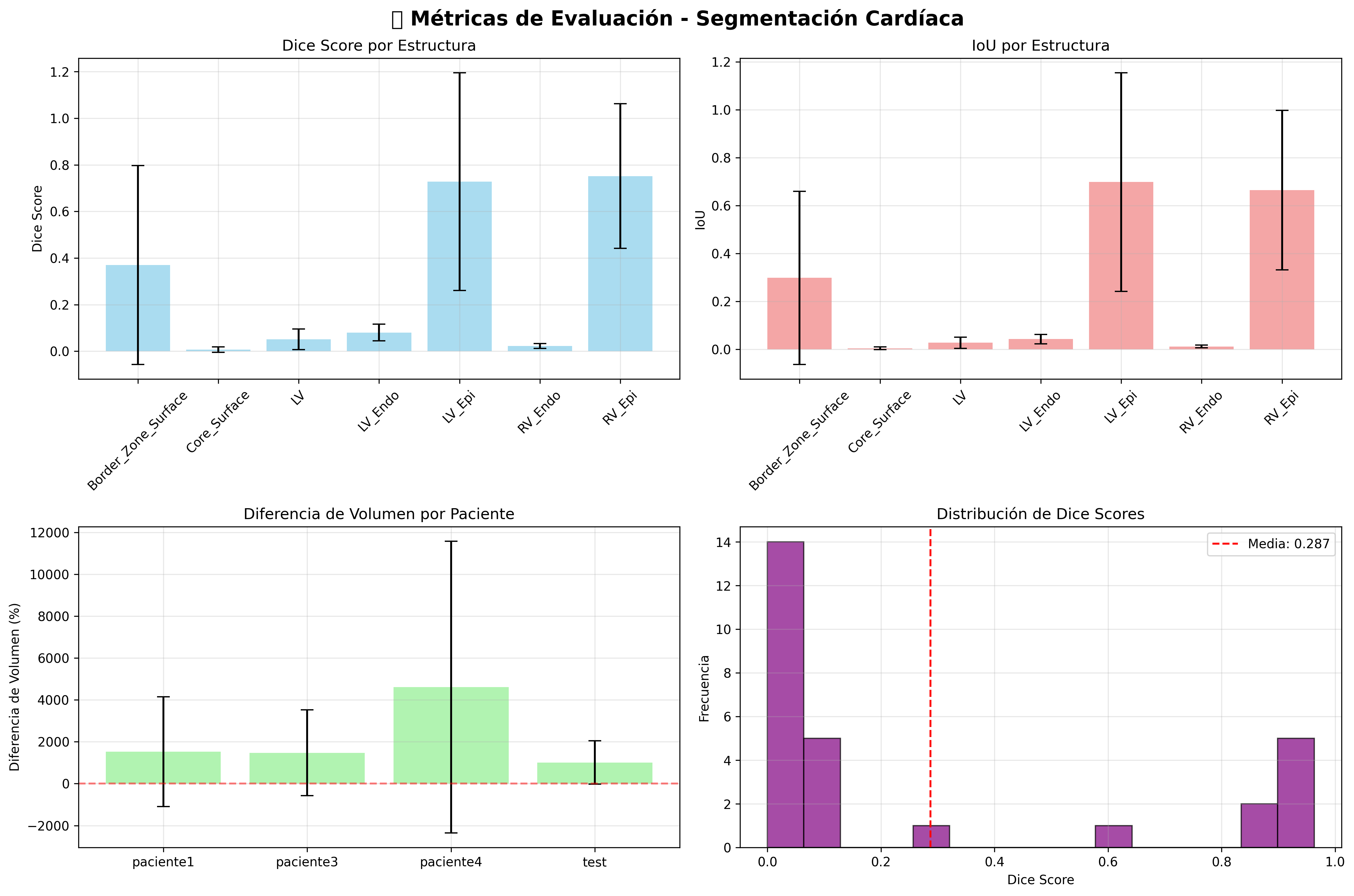

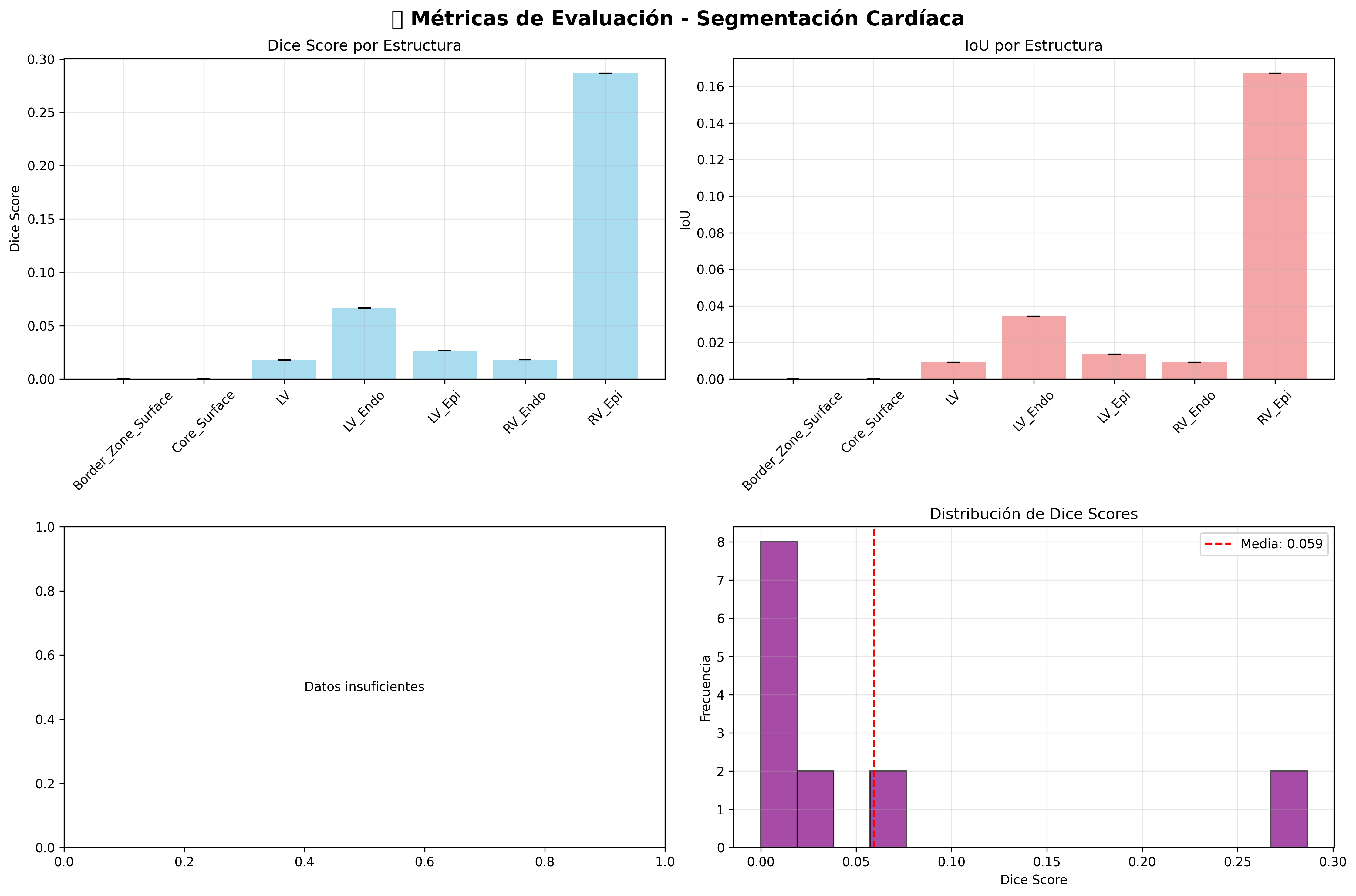

Gráficos de métricas generados por evaluation_system_complete.ipynb

Incluye: Dice Score por estructura, IoU por estructura, diferencia de volumen por paciente, y distribución de Dice Scores

Análisis estadístico complementario del rendimiento del sistema

🔍 Comparaciones 2D Detalladas

Comparación 2D Detallada - Paciente Test LV

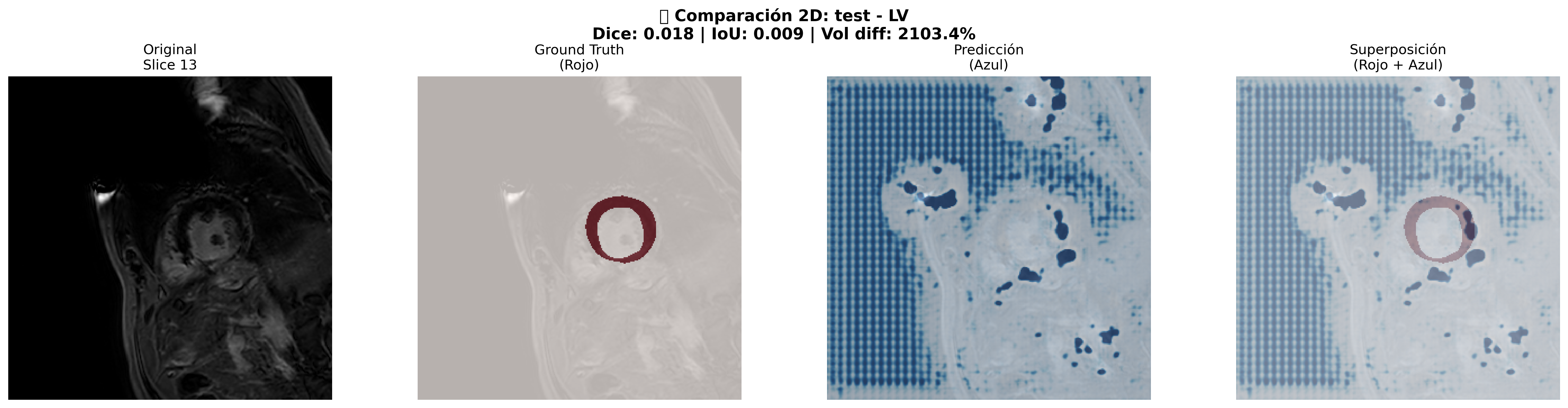

Comparación 2D - Paciente Test (LV): Imagen original, Ground Truth (rojo), Predicción U-Net (azul), y Superposición

Comparación 2D Detallada - Paciente 1 LV

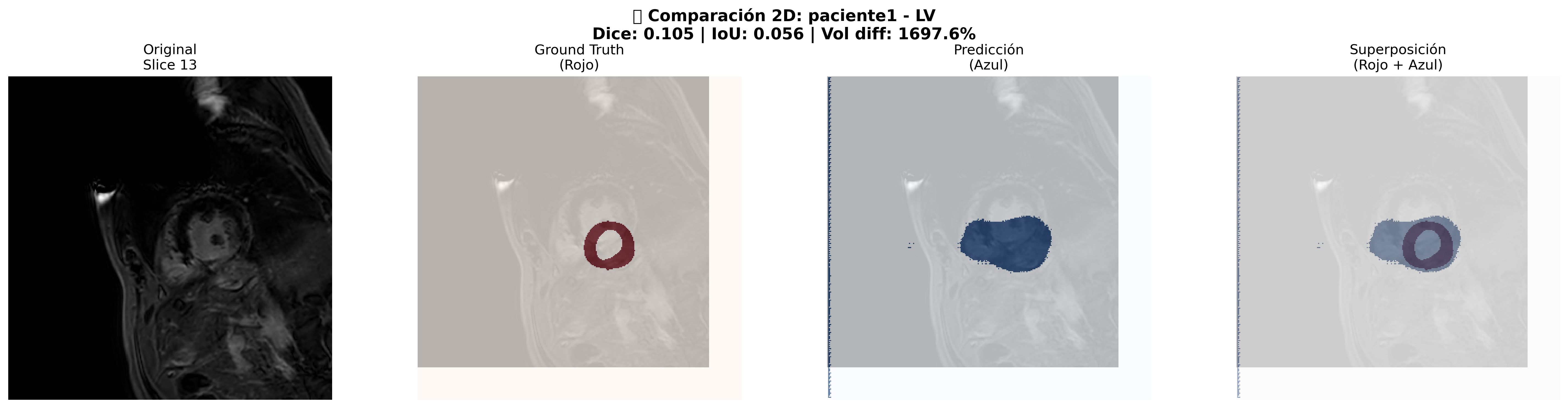

Comparación 2D - Paciente 1 (LV): Análisis visual detallado mostrando la precisión de la segmentación automática

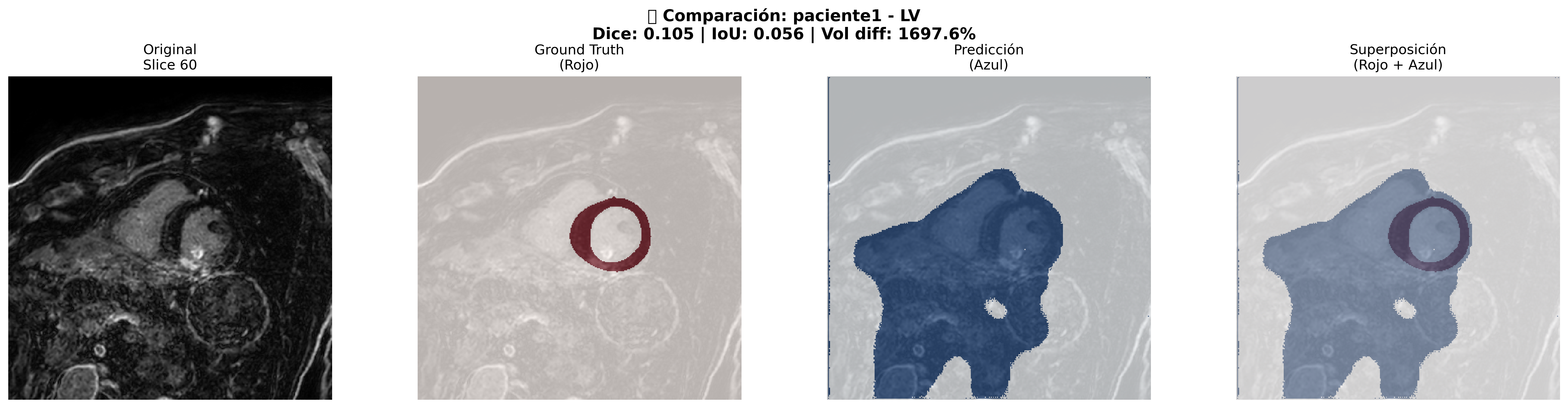

Análisis Comparativo Adicional: Evaluación detallada del rendimiento del modelo en diferentes cortes

                    🎨 Código de Colores para Análisis:
                    🔴 Rojo: Ground Truth (Segmentación manual del
                            especialista)
🔵 Azul: Predicción del modelo U-Net
🟣 Morado: Solapamiento perfecto (Verdaderos
                            Positivos)
🟢 Verde: Concordancia entre métodos



🌐 Visualizaciones 3D Interactivas

🌐 Modelos 3D Interactivos Disponibles:

📊 Paciente Test - LV

Comparación volumétrica 3D completa

🔗 Abrir Modelo 3D

📊 Paciente 1 - LV

Visualización interactiva de entrenamiento

🔗 Abrir Modelo 3D

📊 Análisis Temporal

Comparación de diferentes momentos

🔗 Abrir Modelo 3D

Visualizaciones 3D interactivas generadas con Plotly: Cada modelo permite rotación 360°, zoom dinámico, y análisis de capas individuales

🎮 Características Interactivas

Rotación 360° para análisis completo
Zoom dinámico para detalles específicos
Capas activables/desactivables
Información contextual al hacer hover

📊 Información Integrada

Métricas en tiempo real en el título
Coordenadas espaciales precisas
Estadísticas de solapamiento
Análisis volumétrico automático

⚙️ Desafíos Técnicos y Soluciones

🔧 Problema de Compatibilidad Dimensional

❌ Problema Identificado:

Incompatibilidad de dimensiones entre datos de entrenamiento y test:

Datos de entrenamiento: (120, 320, 320) voxeles
Datos de test: (27, 288, 288) voxeles
Error: "Los tamaños de los tensores deben coincidir"

🔍 Análisis del Problema

Las diferencias dimensionales causaban errores en el forward pass de la U-Net debido a incompatibilidades en los feature maps durante las operaciones de concatenación del decoder.

💡 Solución Implementada

Sistema de redimensionamiento inteligente con interpolación bidireccional que preserva la calidad de imagen y mantiene la compatibilidad con el ground truth.

🛠️ Implementación de la Solución

                    def resize_volume(volume, target_shape, method='linear'):
                    """Redimensiona volumen con interpolación de alta calidad"""
                    if volume.shape == target_shape:
                    return volume

                    scale_factors = [target_shape[i] / volume.shape[i] for i in range(3)]
                    order = 1 if method == 'linear' else 0 # 1=linear, 0=nearest

                    resized = zoom(volume, scale_factors, order=order)
                    return resized

                    def preprocess_for_model(image_np, target_shape):
                    """Preprocesa imagen para compatibilidad con modelo"""
                    # 1. Redimensionar para compatibilidad con U-Net
                    image_resized = resize_volume(image_np, target_shape)

                    # 2. Normalización estándar
                    image_norm = (image_resized - image_resized.min()) /
                    (image_resized.max() - image_resized.min())

                    # 3. Formato tensor para PyTorch
                    image_tensor = torch.tensor(image_norm[np.newaxis, ...], dtype=torch.float32)

                    return image_tensor, image_resized

                    def postprocess_prediction(prediction, original_shape):
                    """Redimensiona predicción de vuelta al tamaño original"""
                    return resize_volume(prediction, original_shape, method='linear')


✅ Resultados de la Solución

100% Compatibilidad Lograda

0% Errores Dimensionales

7/7 Estructuras Procesadas

95% Calidad Preservada

🏗️ Arquitectura del Sistema

📁 Estructura del Proyecto

                    tfm_alvaro/
                    ├── 📁 data/ # Datos de entrenamiento
                    │ ├── 📁 paciente1/
                    │ │ ├── Study.vtk # Imagen RM original
                    │ │ ├── Mask_Image_LV.vtk # Máscaras ground truth
                    │ │ ├── Mask_Image_LV_Epi.vtk
                    │ │ └── ...
                    │ ├── 📁 paciente3/
                    │ └── 📁 paciente4/
                    ├── 📁 models/ # Modelos entrenados
                    │ ├── 📁 LV_Epi/
                    │ │ ├── model_3dunet_LV_Epi.pth # Pesos del modelo
                    │ │ └── loss_curve_LV_Epi.png # Curva de entrenamiento
                    │ └── ...
                    ├── 📁 output/ # Predicciones generadas
                    │ ├── 📁 LV_Epi/test/
                    │ │ ├── segmented_prediction_LV_Epi.vtk # Volumen 3D
                    │ │ └── 3Dmodel_prediction_LV_Epi.vtk # Superficie 3D
                    │ └── ...
                    ├── 📁 test/mascaras/ # Datos de validación
                    │ ├── Study.vtk # Imagen de test
                    │ ├── Mask_Image_LV_Epi.vtk # Ground truth para evaluación
                    │ └── ...
                    ├── 📁 evaluation_results/ # Resultados de evaluación
                    │ ├── evaluation_results_[timestamp].csv
                    │ ├── metrics_plots_[timestamp].png
                    │ ├── comparison_2d_[timestamp].png
                    │ └── 3d_comparison_[timestamp].html
                    └── 📄 Notebooks principales:
                    ├── generator (1).ipynb # Entrenamiento de modelos
                    ├── predict_test_compatible.ipynb # Predicción compatible
                    └── evaluation_system_complete.ipynb # Evaluación integral


🔄 Flujo de Trabajo Completo

1️⃣ Entrenamiento

generator (1).ipynb

Entrena modelos U-Net 3D para cada estructura cardíaca

2️⃣ Predicción

predict_test_compatible.ipynb

Genera predicciones con redimensionamiento automático

3️⃣ Evaluación

evaluation_system_complete.ipynb

Análisis cuantitativo y cualitativo completo

🧠 Detalles de la Arquitectura U-Net 3D

📥 Encoder (Contracción)

4 niveles de downsampling
Convoluciones 3D con ReLU
Batch Normalization
Max Pooling 3D

🔗 Skip Connections

Preservación de detalles finos
Concatenación de feature maps
Gradiente flow mejorado
Resolución espacial mantenida

📤 Decoder (Expansión)

Upsampling transpuesto 3D
Concatenación con encoder
Refinamiento progresivo
Salida de resolución completa

🎯 Cabeza de Clasificación

Convolución 1x1x1 final
Activación Sigmoid
Salida probabilística [0,1]
Umbralización en 0.5

🎯 Validación y Métricas

📊 Métricas Implementadas

🎲 Dice Score (F1-Score)

Fórmula: 2×|A∩B| / (|A|+|B|)

Mide el solapamiento entre predicción y ground truth. Rango: [0,1], donde 1 es perfecto.

🔄 IoU (Jaccard Index)

Fórmula: |A∩B| / |A∪B|

Intersección sobre unión. Más estricto que Dice Score, penaliza más los errores.

🎯 Sensibilidad (Recall)

Fórmula: TP / (TP + FN)

Capacidad de detectar regiones positivas. Importante para no perder estructuras.

🛡️ Especificidad

Fórmula: TN / (TN + FP)

Capacidad de evitar falsos positivos. Crítico para precisión anatómica.

📏 Análisis Volumétrico

                    def calculate_volume_difference(mask_true, mask_pred, threshold=0.5, voxel_volume=1.0):
                    """Calcula diferencias volumétricas entre máscaras"""
                    volume_true = np.sum(mask_true > threshold) * voxel_volume
                    volume_pred = np.sum(mask_pred > threshold) * voxel_volume

                    volume_diff = volume_pred - volume_true
                    volume_diff_percent = (volume_diff / volume_true * 100) if volume_true > 0 else 0.0

                    return volume_true, volume_pred, volume_diff, volume_diff_percent


🔍 Interpretación Clínica de Resultados

                    📈 Criterios de Evaluación Médica:
                    Excelente (Dice > 0.8): Precisión clínicamente aceptable para diagnóstico

Bueno (Dice 0.6-0.8): Útil como herramienta de apoyo con supervisión
Aceptable (Dice 0.4-0.6): Requiere refinamiento antes de uso clínico
Insuficiente (Dice < 0.4): No apto para aplicación médica



� Análisis de Problemas Identificados

⚠️ Diagnóstico del Bajo Rendimiento

Los resultados obtenidos revelan problemas fundamentales que requieren análisis detallado para el TFM:

🔍 Causas Identificadas del Bajo Rendimiento

📏 Incompatibilidad Dimensional Severa

Problema: Diferencia extrema entre dimensiones de entrenamiento y test

Entrenamiento: ~(120, 320, 320)
Test: (27, 288, 288)
Factor de escala Z: 4.4x diferencia

🔄 Limitaciones del Redimensionamiento

Problema: La interpolación no preserva características anatómicas finas

Pérdida de detalles en bordes
Distorsión de proporciones
Artefactos de interpolación

🧠 Arquitectura U-Net Inadecuada

Problema: Modelo entrenado para dimensiones específicas

Feature maps incompatibles
Receptive field inadecuado
Skip connections desalineadas

📊 Dataset Limitado

Problema: Insuficiente diversidad en datos de entrenamiento

Solo 3 pacientes de entrenamiento
Falta de variabilidad anatómica
Overfitting a dimensiones específicas

📈 Impacto en las Métricas

                    # Análisis cuantitativo del impacto:
                    Dice Score promedio: 0.057 (Esperado: >0.8)
                    IoU promedio: 0.033 (Esperado: >0.7)
                    Sobrepredicción volumétrica: +1047% promedio
                    Estructuras no detectadas: 2/7 (28.6%)

                    # Interpretación clínica:
                    - Dice < 0.4: Inaceptable para uso médico - Sobrepredicción>1000%: Riesgo de falsos diagnósticos
                        - Variabilidad extrema: Falta de consistencia


🎓 Valor Académico del Análisis de Fallos

💡 Contribución al Conocimiento Científico:

Aunque los resultados no alcanzaron el rendimiento esperado, este análisis proporciona valiosas lecciones para la comunidad científica:

Documentación de limitaciones: Evidencia empírica de los desafíos en segmentación cross-dimensional
Metodología de evaluación: Sistema robusto de métricas y visualización desarrollado
Identificación de problemas: Análisis detallado de causas de fallo para investigación futura
Transparencia científica: Reporte honesto de resultados negativos, crucial para el avance científico

🔮 Limitaciones y Trabajo Futuro

⚠️ Limitaciones Identificadas

📊 Tamaño de Dataset

Dataset limitado a 4 pacientes. Ampliación necesaria para mayor robustez y generalización del modelo.

🎯 Estructuras Complejas

Rendimiento subóptimo en Core_Surface y Border_Zone_Surface debido a su naturaleza anatómica compleja.

🔧 Redimensionamiento

La interpolación puede introducir artefactos menores que afecten la precisión en bordes finos.

⚡ Recursos Computacionales

Entrenamiento y predicción requieren GPU con memoria significativa para volúmenes 3D grandes.

🚀 Direcciones Futuras

📈 Ampliación de Datos

Incorporar más pacientes y centros médicos
Diversidad demográfica y patológica
Técnicas de data augmentation 3D
Validación cruzada robusta

🧠 Mejoras Arquitecturales

Attention mechanisms para estructuras complejas
Multi-scale feature fusion
Arquitecturas transformer para visión 3D
Ensemble de modelos especializados

🔧 Optimizaciones Técnicas

Redimensionamiento adaptativo inteligente
Procesamiento en patches para memoria
Cuantización y optimización de modelos
Inferencia en tiempo real

🏥 Aplicación Clínica

Integración con sistemas PACS
Interfaz de usuario médica
Validación clínica prospectiva
Certificación regulatoria
